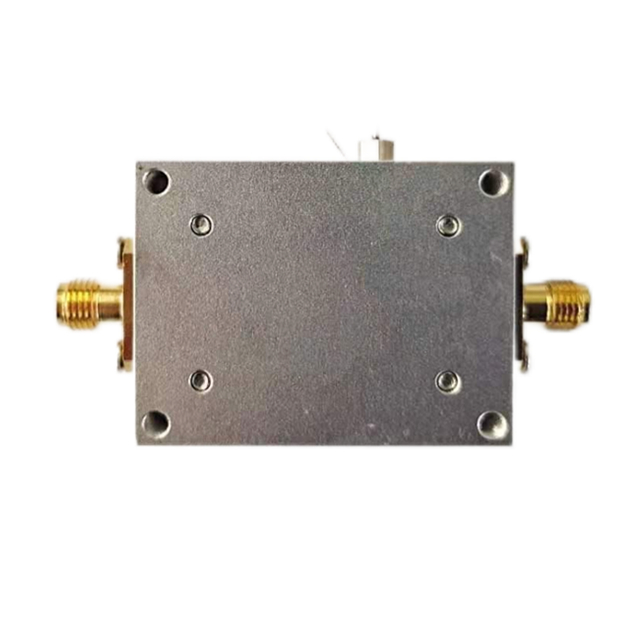

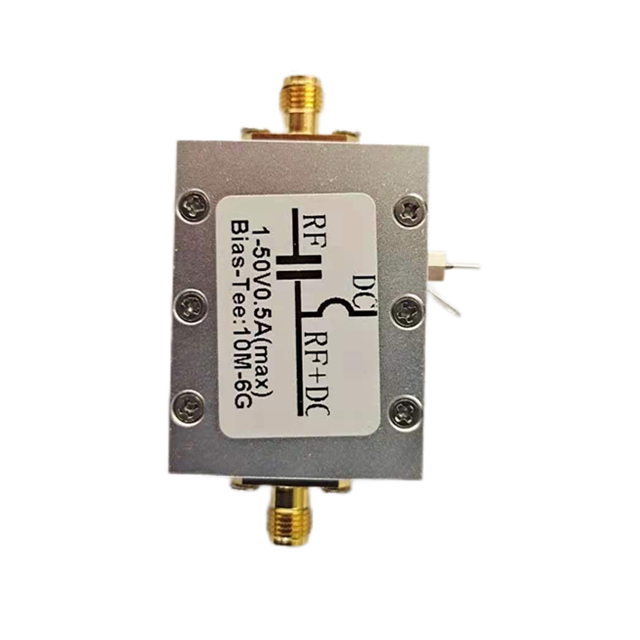

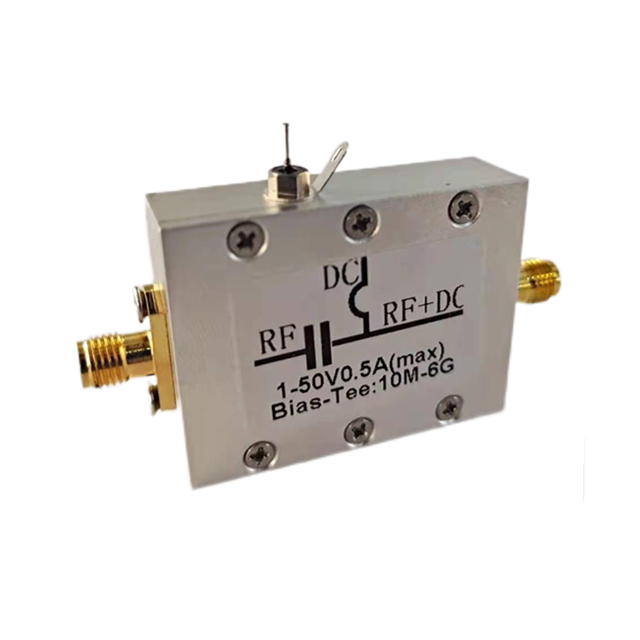

BT盒产品说明
模块参数
模块参数 |
|
|
参数名称 | 参数值 | 备注 |
模块型号 | 452 |
|
模块类型 | 射频隔直器、偏置器 |
|
输入频率范围 | 10MHz—6GHz |
|
模块供电 | DC+1V—DC+50V |
|
模块电流 | 0.5A（MAX） |
|
特性阻抗 | 50ohm |
|
插入损耗 | <1.2dB |
|
模块输入输出接口 | SMA | 24小时镀盐雾抗氧化 |
模块应用 | 多种 | 宽带放大器、光纤通信、激光器驱动、光调制驱动器、其他测试测量等方面的应用 |
模块重量 | 36.3g | 成品重量 |
模块规格 | 42*32*12 | 长*宽*高-成品（mm) |

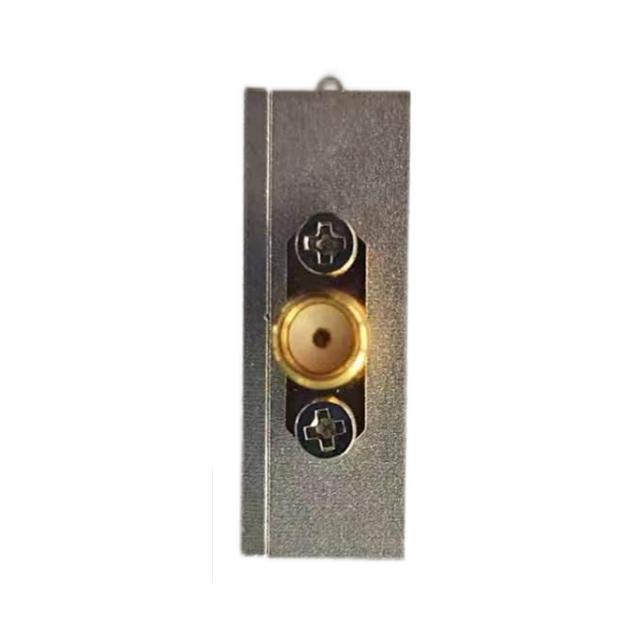

模块接口类型 |
| SMA输入输出接口，针型电源接口 |

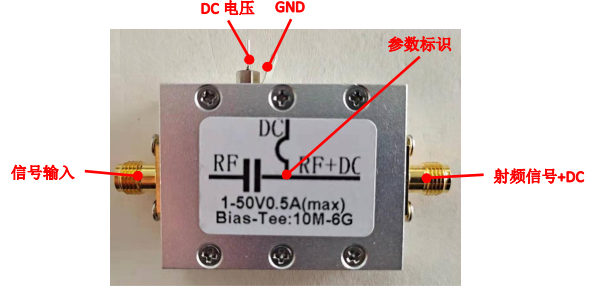

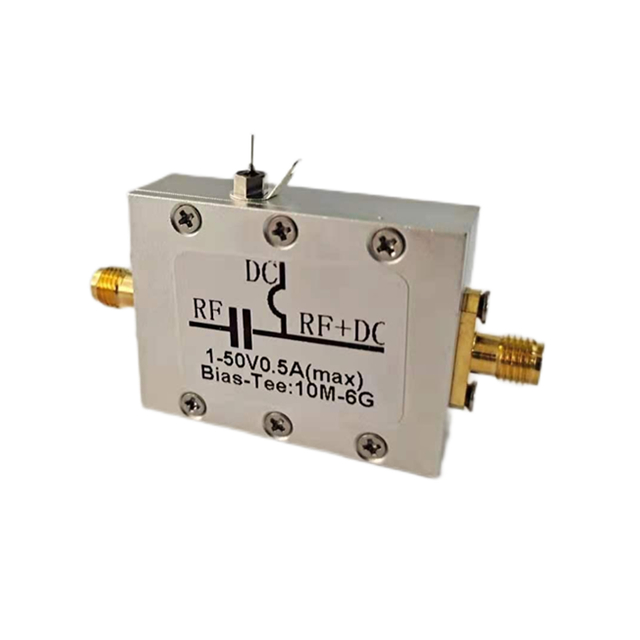

模块接口图
工作原理
宽带放大器馈电电路，高频受寄生电容参数影响，性能急剧下降，所以馈电需要采用Biastee.Biastee由超宽带、接近理想化、没有谐振点的高频电感和电容组成。
隔直电容：隔直流，防止直流电压泄露到后续电路或测试仪器；
高频电路：隔离交流信息，防止高频信号泄露到供电系统。
发货清单
BT盒模块发货清单
BT盒实物模块一个+技术售后服务+静电袋包装
模块测试图
测试条件：在室温25℃,输入448mVrms下进行测试

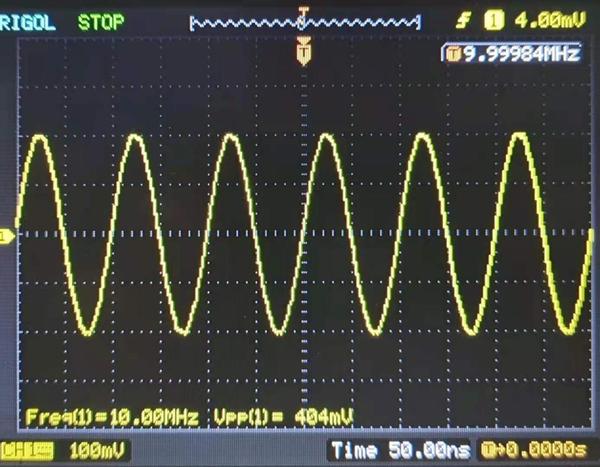

图 1 输入频率10MHz

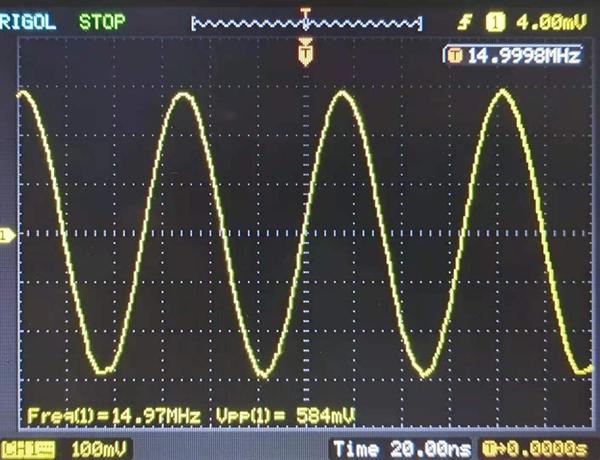

图 2 输入频率15MHz

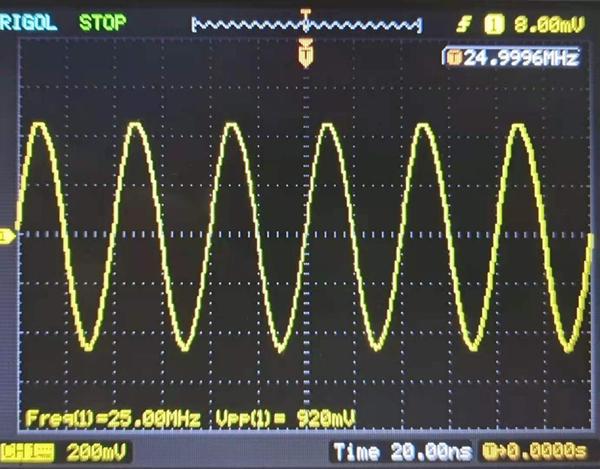

图 3 输入频率25MHz
